TECNOLOGIA E INGENIERÍA 1ºBACH. MC

Para practicar más el diseño 3D, os dejo unas prácticas que debéis entregar en Teams. Tenéis esta semana para hacerlas. Para ello, vamos a usar  TinkerCad      PRÁCTICAS Si tardáis menos tiempo que el resto de la clase, podéis hacer este avión por piezas. Si algún día disponéis de una impresora 3D, podéis sacarlas y montarlo:    AVIÓN 3D



 Para entender la obtención del papel, veremos el siguiente vídeo sobre ello: PAPEL

Para obtener el Vidrio: VIDRALA Para obtener el yeso: CONSTRUCCIÓN CIVIL Para obtener cemento: OFICEMEN

   PLÁSTICOS, FIBRAS TEXTILES Y OTROS NUEVOS MATERIALES PRESENTES Y FUTUROS.

 En la siguiente página podemos ver una clasificación: METALES NO FERROSOS Para ver la obtención del estaño:



Vídeo del alto horno

  FASES Y CONSTITUYENTES El hierro puro presenta tres estados alotrópicos a medida que se incrementa la temperatura desde la temperatura ambiente: Hasta los 911  °C  (temperatura crítica AC3), el hierro ordinario, cristaliza en el sistema cúbico de cuerpo centrado y recibe la denominación de hierro α o  ferrita . Es un material dúctil y maleable responsable de la buena forjabilidad de la aleaciones con bajo contenido en carbono y esferromagnético hasta los 770  °C  (temperatura de Curie a la que pierde dicha cualidad; se suele llamar también AC2). La  ferrita  puede disolver pequeñas cantidades de carbono. Entre 911 y 1400  °C  cristaliza en el sistema cúbico de caras centradas y recibe la denominación de  hierro  γ o  austenita . Dada su mayor compacidad la austenita se deforma con mayor facilidad y es paramagnética. Entre 1400 y 1538  °C  cristaliza de nuevo en el sistema cúbico de cuerpo centrado y recibe la d...

 ENSAYO A TRACCIÓN FATIGA BRINELL VICKERS ROCKWELL

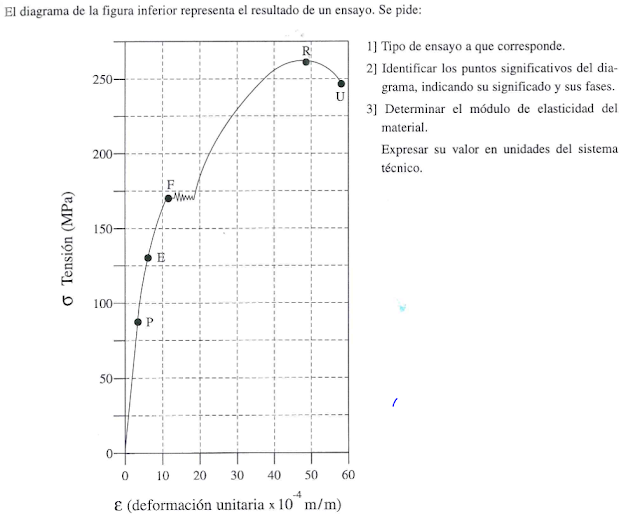

ÁREA TECNOLOGÍA: ENSAYO DE TRACCIÓN Una vez realizado el ejercicio, haréis los de la página 70 del libro: 3, 4, 5 y 6.



Brinell Consiste en someter una bola o esfera a la acción de una carga durante un tiempo determinado y sobre la pieza a ensayar. Retirada la carga y la bola, ésta ha dejado sobre la muestra una huella en forma de casquete esférico. Se determina la dureza Brinell (HB) dividiendo la carga (P) en kg, entre el área del casquete (Sc), en milímetros cuadrados. Para calcular el área del casquete (Sc) utilizamos la siguiente fórmula geométrica: Siendo D el diámetro del penetrador y d el diámetro del casquete dados ambos en milímetros. Se puede observar en el siguiente dibujo: Por ello, la fórmula para calcular la dureza es: Ejercicio práctico: Al ensayar una pieza de acero al Carbono por ensayo de dureza Brinell con una carga de P= 3000 kg, se ha dejado una huella en forma de casquete con un diámetro de d = 5,22 mm. Sabiendo que el penetrador esférico es de D = 10 mm y que el tiempo de ensayo ha sido de t = 15 s, determinar el valor de HB del material ensaya...



SITUACIÓN DE APRENDIZAJE Materiales en una casa A lo largo de la historia, el adobe, la piedra y la madera han sido los principales materiales utilizados en la construcción de viviendas. La revolución industrial del siglo XIX aportó materiales de producción masiva (vidrio, acero y hormigón armado), que transformaron la construcción. Desde hace unas décadas, el desarrollo de los materiales plásticos está permitiendo su progresiva utilización en la arquitectura. El adobe es una masa de arcilla que se puede mezclar con paja, moldear en forma de ladrillo y secar al aire. Las estructuras porticadas están formadas por pilares y vigas de hormigón armado (hormigón y barras de acero). Edificio EcoArk en Taiwán. Alrededor de 1,5 millones de botellas de plástico recicladas conforman la piel de esta macroestructura. El objetivo de este proyecto es diseñar un mural que represente la estructura de una vivienda y sus principales componentes, identificar los principales materiales que la constituyen y...
